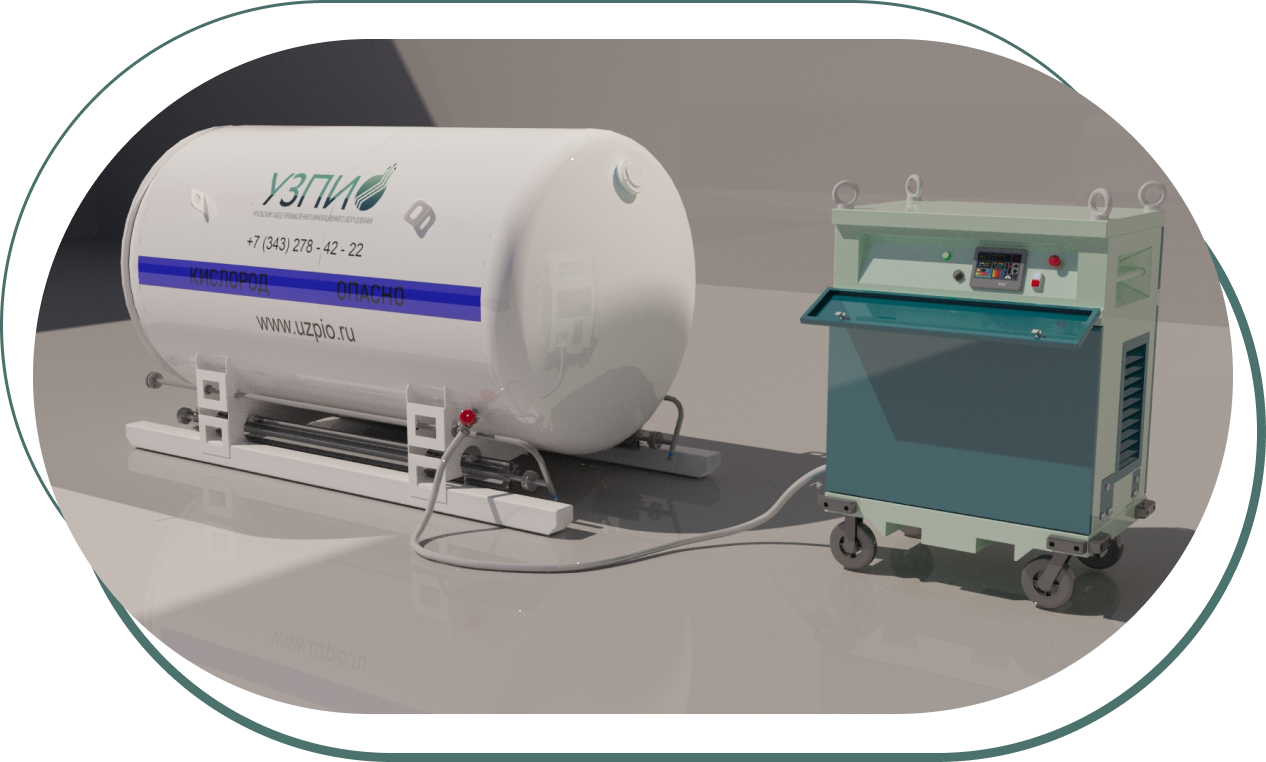

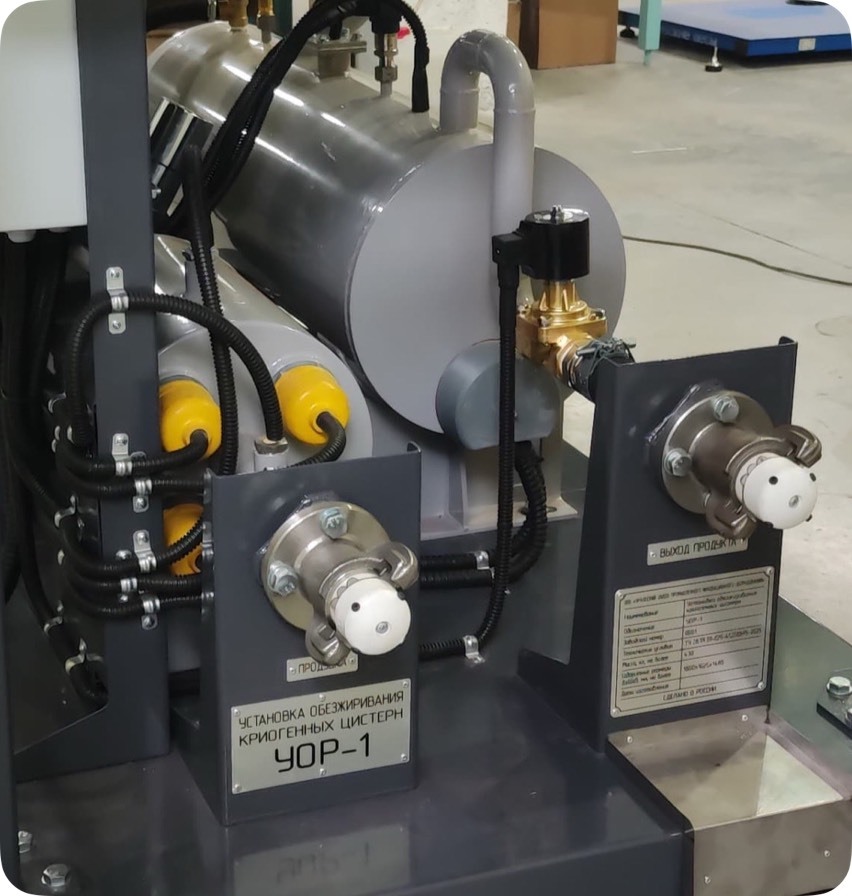

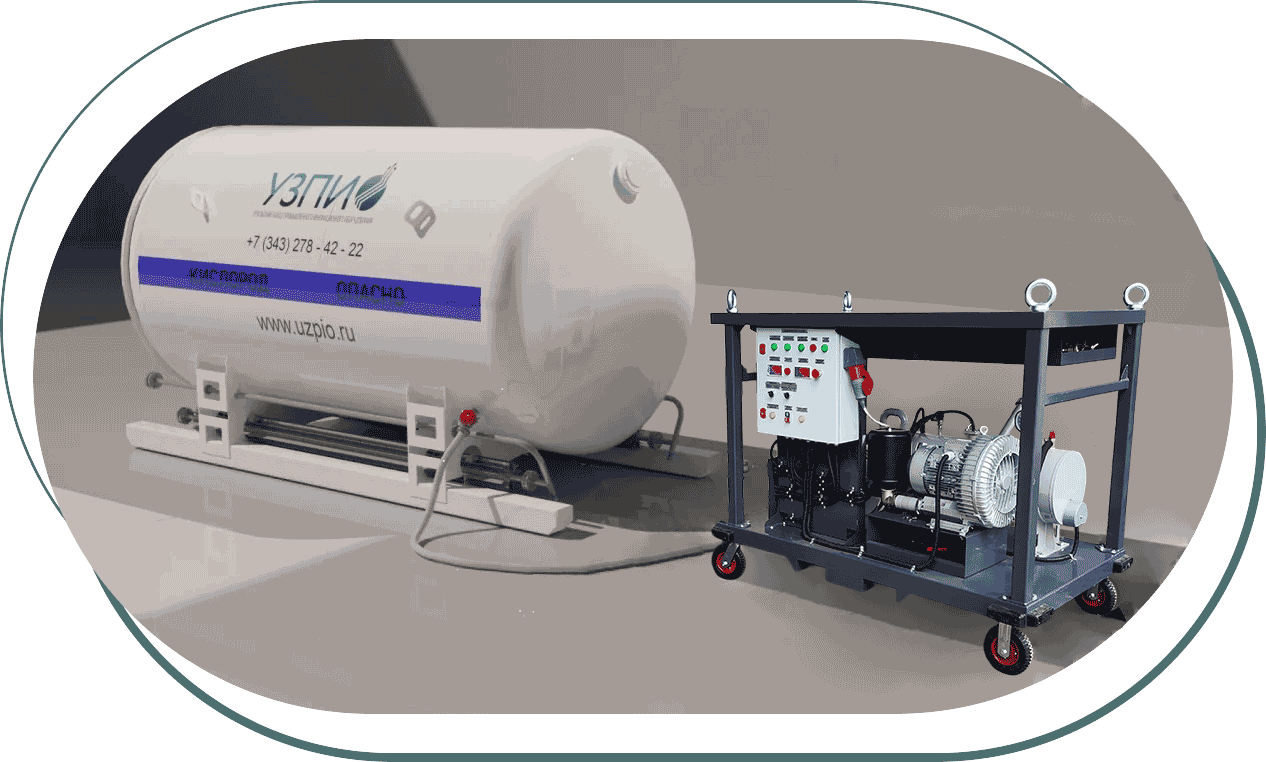

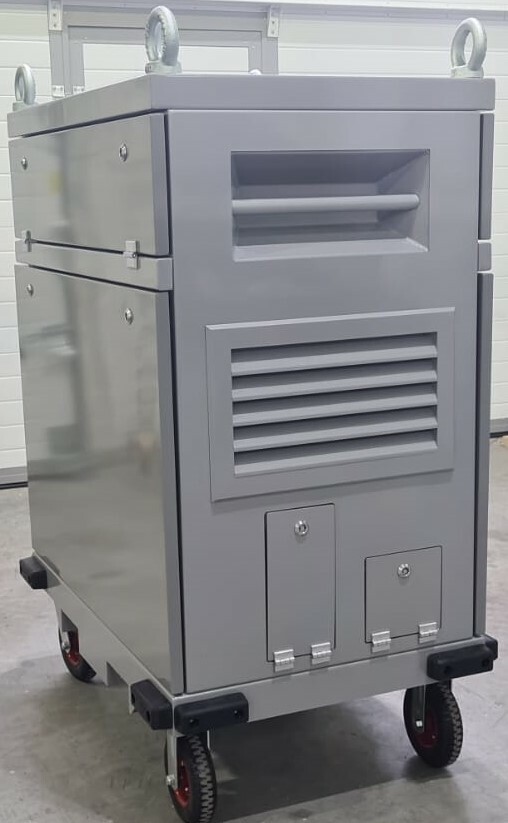

Установка для обезжиривания резервуаров УОР-1М
УОР-1 – это высокоэффективный испаритель и обезжириватель, специально разработанный для работы с криогенными цистернами. Он идеально подходит для промышленных предприятий, которые требуют надежного и безопасного оборудования для обработки и хранения сжиженных газов. Установка предназначена для обезжиривания цистерн криогенных конденсирующимися парами растворителя. Установка позволяет отогревать внутренние поверхности обезжириваемых изделий подогретым воздухом, производить пары растворителя, и продувать воздухом обезжириваемый объем для удаления остатков растворителя после обезжиривания. Установка позволяет самостоятельно проводить комплекс работ по обезжириванию и дегазации резервуаров объемом до 50 м3 для хранения и транспортировки сжиженных газов, технологических трубопроводов и арматуры.
Оборудование для сервиса криогенных систем
1. Нагнетательный модуль:
- Производительность, м3/ч, не менее 410
- Давление нагнетания, бар, не более 0,27
- Температура холодной продувки, °С 25
- Температура горячей продувки, °С 75
- Максимальная мощность блока нагнетания воздуха, кВт 22
- трехфазный переменный ток частотой, Гц — 50
- напряжение в сети питания, В — 380
- Тип растворителя Хладис ДВХ, Хладон 141
- Производительность, кг/ч, не более 15
- Давление нагнетания, бар, не более 1
- Вместимость бака для растворителя, 65л.
- Максимальная мощность блока обезжиривания, кВт1
- Габаритные размеры, ДхШхВ, 1800х1025х1485 мм.
- Масса, 450кг
- Максимальная мощность установки, кВ 32
- Установка применяется для обезжиривания криогенных цистерн конденсирующимися парами растворителя, отогрева внутренней поверхности обезжириваемых изделий подогретым воздухом, производства паров растворителя, продувки воздухом обезжириваемого объема для удаления остатков растворителя после обезжиривания.
- Установка позволяет самостоятельно проводить комплекс работ по обезжириванию и дегазации резервуаров объемом до 50 м3 для хранения и транспортировки сжиженных газов,
- Гарантийный срок 12 месяцев.
• Одномодульная система исполнения. На одной раме и воздуходувка и испарительный модуль.• Установка оснащена колесами, что дает возможность перемещения как по территории цеха, так по площадке.

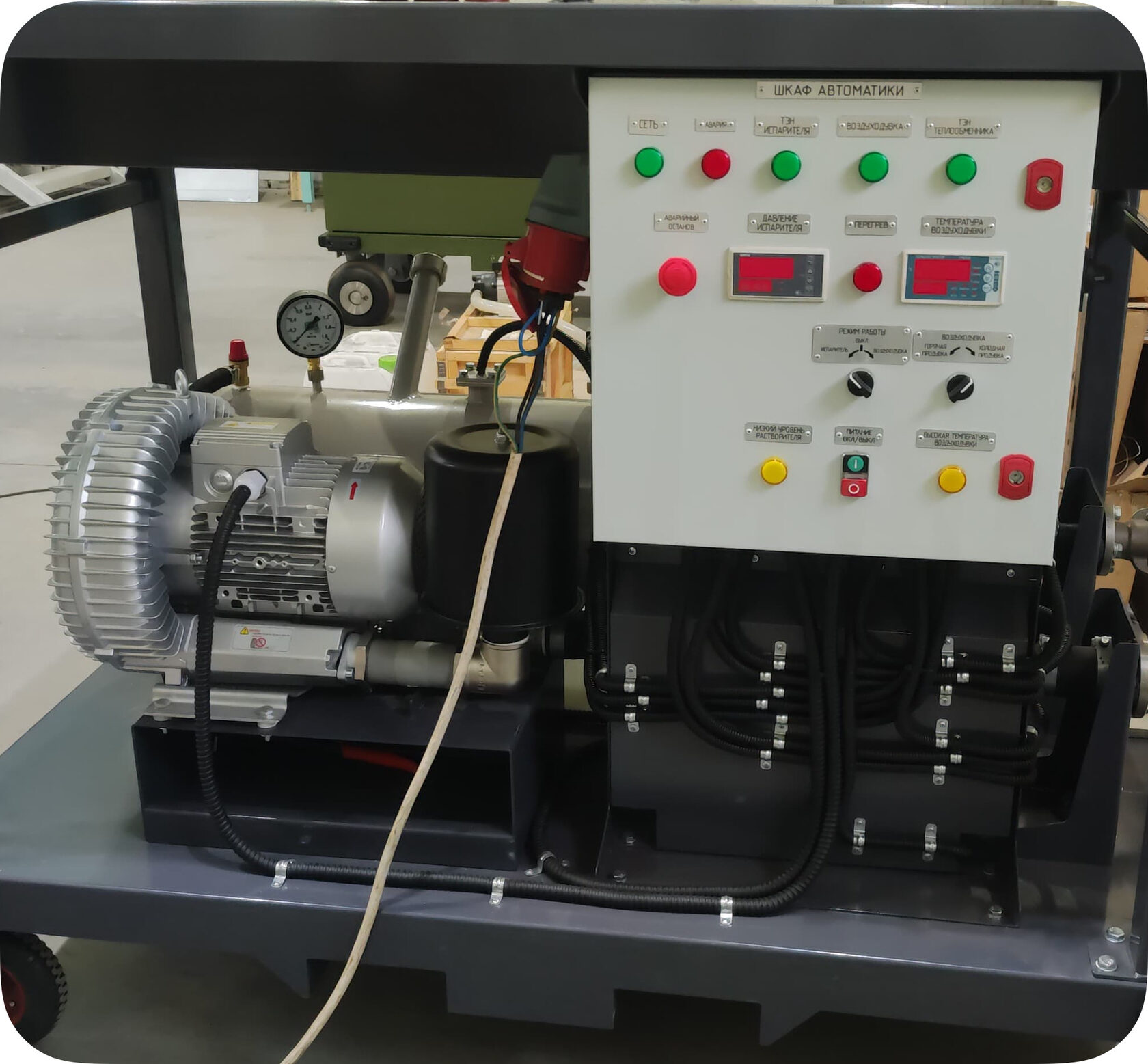

• Нагнетательный модуль:
- Служит для продувки и отогрева внутреннего сосуда, трубопроводов и арматурного шкафа криогенного резервуара до требуемых параметров температуры.
- Производительность нагнетательного блока -
- Предусмотрена «холодная» и «горячая» продувка, режимы работают в автоматическом режиме и не требуют регулировок и контроля.
- Режим «горячей» продувки позволяет в максимально короткие сроки как отогреть резервуар, трубопроводы и арматуру сосуда после его опорожнения, так и эффективно удалить остатки растворителя после проведения процедуры обезжиривания с помощью данной установки УОР-1.

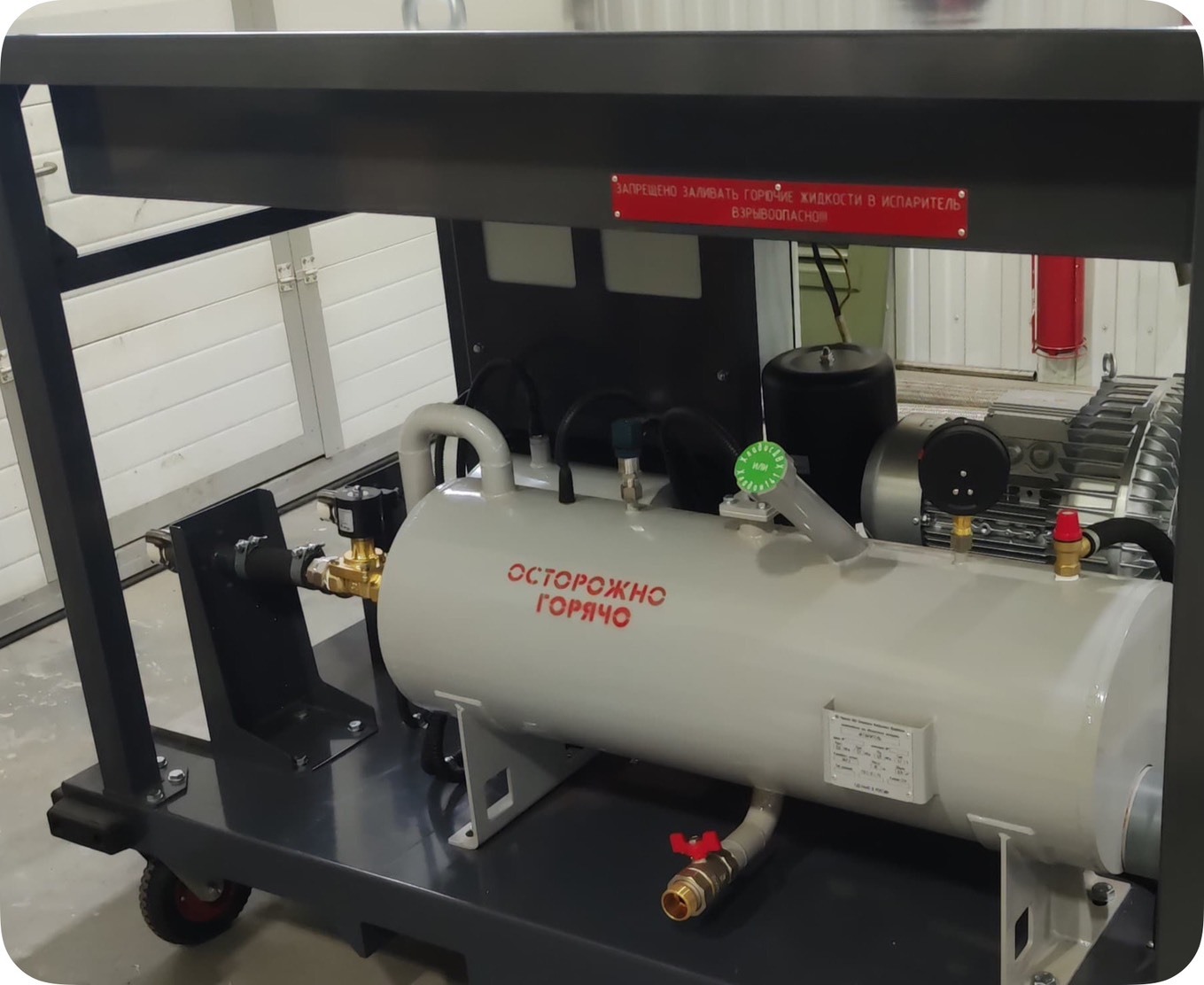

• Испарительный модуль:
- Служит для обезжиривания внутреннего сосуда, трубопроводов и арматуры криогенного резервуара конденсирующимися парами растворителя типа Хладис ДВХ или Хладон 141 или аналогов. Работает в полностью автоматическом режиме.
• Нагнетательный модуль:
- Служит для продувки и отогрева внутреннего сосуда, трубопроводов и арматурного шкафа криогенного резервуара до требуемых параметров температуры.
- Производительность нагнетательного блока -
- Предусмотрена «холодная» и «горячая» продувка, режимы работают в автоматическом режиме и не требуют регулировок и контроля.
- Режим «горячей» продувки позволяет в максимально короткие сроки как отогреть резервуар, трубопроводы и арматуру сосуда после его опорожнения, так и эффективно удалить остатки растворителя после проведения процедуры обезжиривания с помощью данной установки УОР-1.
• Испарительный модуль:
- Служит для обезжиривания внутреннего сосуда, трубопроводов и арматуры криогенного резервуара конденсирующимися парами растворителя типа Хладис ДВХ или Хладон 141 или аналогов. Работает в полностью автоматическом режиме.
Ключевые особенности установки:
- Высокая производительность: УОР-1 обеспечивает быстрое и эффективное испарение
- Энергоэффективность: Современные технологии в конструкции устройства позволяют снизить
- Надежность и безопасность: Испаритель выполнен из прочных материалов, устойчивых к
- Простота в обслуживании: Конструкция УОР-1 облегчает процесс обслуживания и ремонта, что
- Компактные размеры: Компактный дизайн позволяет устанавливать устройство даже в
- Автоматизация процессов: Возможность интеграции с системами автоматизации обеспечивает
- Широкий спектр применения: подходит как для больших промышленных объектов, так и для
!

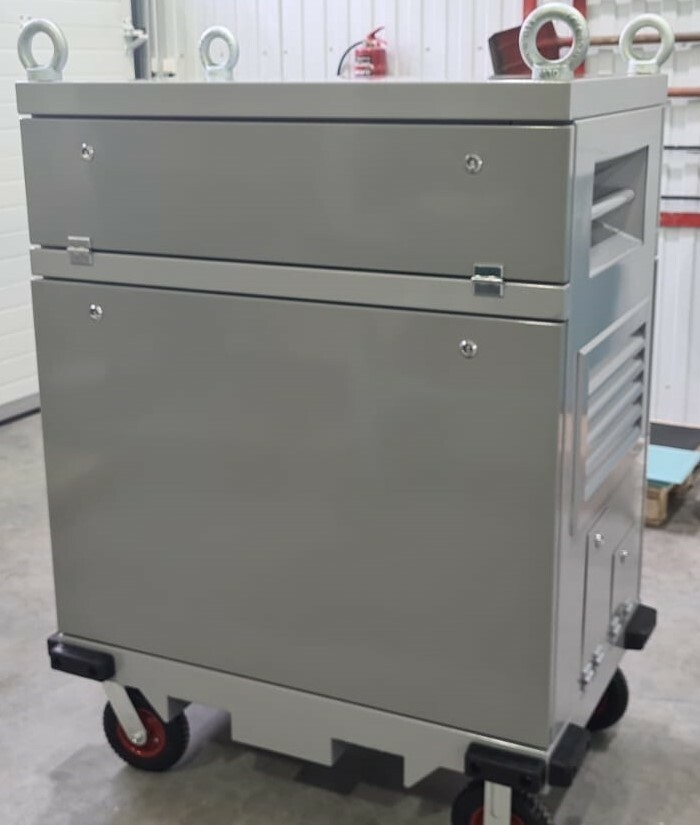

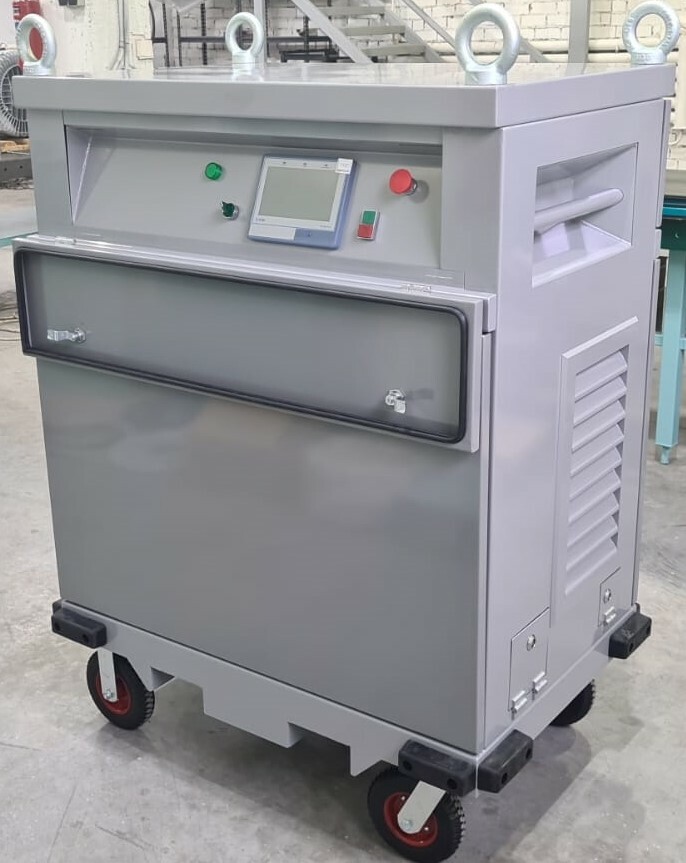

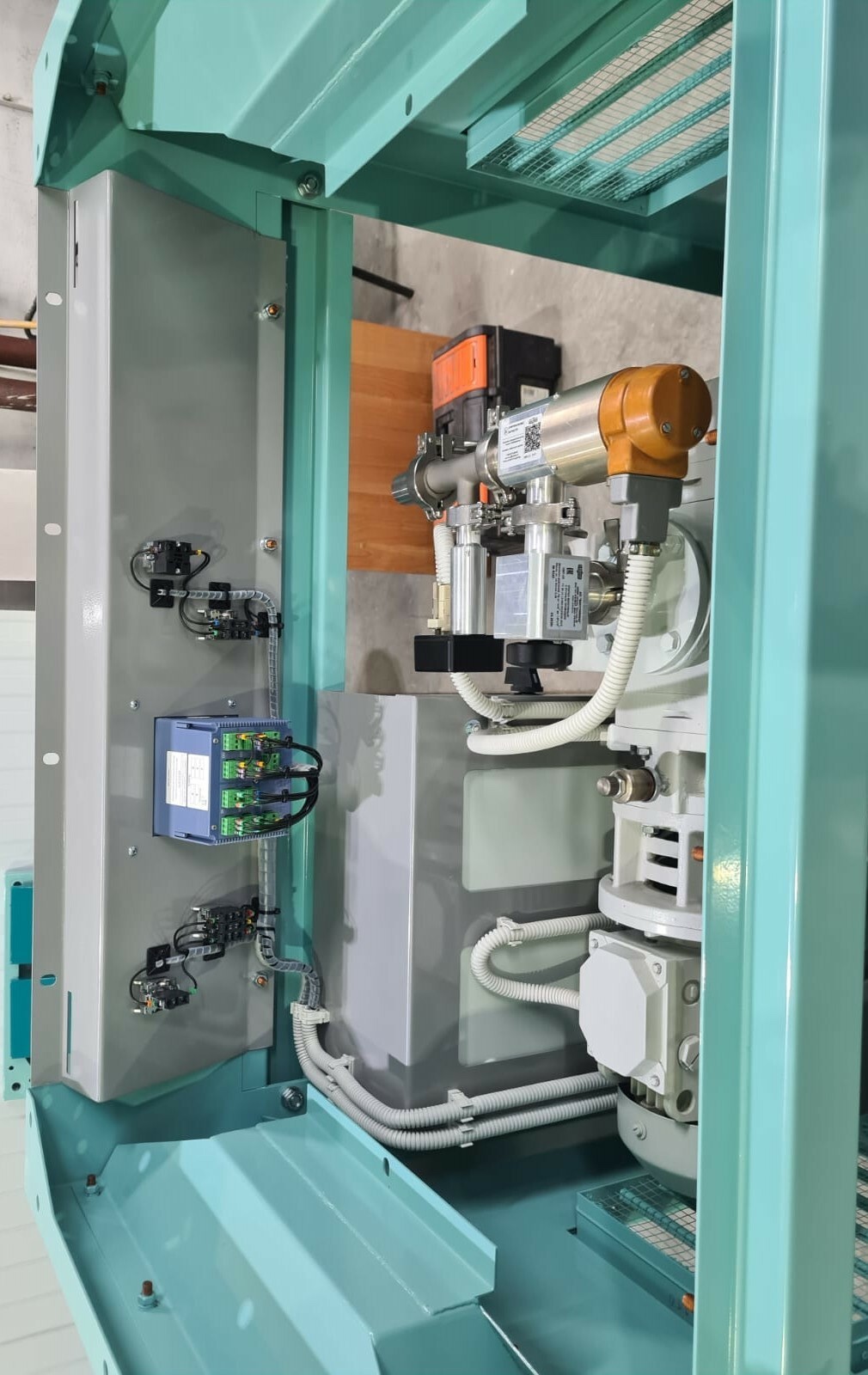

Установка вакуумирования криогенных цистерн
Применяется для восстановления вакуума в межстенном пространстве криогенных цистерн с вакуумно-порошковой и вакуумно-многослойной изоляцией с предельным остаточным давлением с учетом паров рабочей жидкости до 1,3 Па.
- Производительность по воздуху – 180±30 м 3 /ч
- Предельное остаточное давление:
- Потребляемая мощность – 4,2 кВт
- Габаритные размеры:
ширина – 850 мм;
высота – 1 650 мм;
- Масса установки не более – 450 кг
- Степень защиты по ГОСТ 14254-2015, не менее IP54
- Соединительный рукав длиной 2,5м, тип присоединения KF25+переходники
- Применяется для восстановления вакуума в межстенном пространстве криогенных резервуаров с предельным остаточным давлением до 1,3Па.
- Температура среды для эксплуатации от плюс 10°C до плюс 35 °C, температура среды для хранения и транспортирования от минус 50°C до 50 °C.
- Шасси с поворотной системой и водилом. Колеса авиационного типа 5А по ТУ 38.404276-94. Разборная конструкция дисков позволяет производить замену шин без перебортовки.
- Установка приспособлена для хранения на открытых площадках под открытым небом. Установка полностью автоматизирована.
- В комплект установки входит комплект ЗИП, в том числе термоизолированные металлорукава. В комплект эксплуатационной документации входит подробное руководство по эксплуатации на установку, а так же инструкции по эксплуатации на все узлы (насосы, приборы КИП, автоматика и т.д.).
- Гарантийный срок эксплуатации – не менее 24 месяцев с даты ввода в эксплуатацию.
- Гарантийный срок хранения не менее 5 лет со дня поставки.
- Гарантийная наработка – не менее 250 часов.
По Вашему требованию комплектация установки может быть изменена сторону увеличения/уменьшения производительности и глубины вакуума, а так же дооснащена различными дополнительными системами для решения Ваших задач.
Широкие возможности применения вакуумных систем от «Уральского Завода Промышленного Инновационного Оборудования» определяются мобильностью установок и их климатическим исполнением
Широкие возможности применения вакуумных систем от «Уральского Завода Промышленного Инновационного Оборудования» определяются мобильностью установок и их климатическим исполнением
!
Установка обезжиривания криогенных цистерн транспортных
Установка обезжиривания применяется для обезжиривания криогенных цистерн транспортных конденсирующимися парами растворителя, отогрева внутренней поверхности обезжириваемых изделий подогретым воздухом, производства паров растворителя, продувки воздухом обезжириваемого объема для удаления остатков растворителя.
1. Нагнетательный модуль:
2. Испарительный модуль:
Растворитель — спирт этиловый ректификованный
Питание:
- Рабочая среда Воздух атмосферный
- Производительность по воздуху, м3/ч — 250
- Давление рабочее, Мпа — 0,07
- Температура на выходе, С — 150
- Уровень шума, дБ — 90
- Мощность, кВт — 25
- длина, мм — 1600
- ширина, мм — 1300
- высота, мм — 1600
- масса, кг — 400
- материальное исполнение каркаса — алюминий
- трехфазный переменный ток частотой, Гц — 50
- напряжение в сети питания, В — 380
2. Испарительный модуль:
Растворитель — спирт этиловый ректификованный
- концентрация растворителя, % — 96
- вместимость бака растворителя, мз (л) — 0,075 (75)
- производительность, кг/ч — 30
- Температура паров растворителя, С — 95
- давление насыщенных паров растворителя при 95 °С, MПa — 0,1
- объем бака теплоносителя, м3 (л) — 0,052 (52)
- объем расширительного бака теплоносителя, м3 (л) — 0,005 (5)
- максимальная температура теплоносителя, °С —105
- мощность, кВт — 15
- время испарения 50 л испарителя, мин — 90
- время разогрева испарителя, мин — 60
- длина, мм — 1 300
- ширина, мм — 1 300
- высота, мм — 1 600
- масса, кг — 350
- материал исполнения каркаса — алюминий
Питание:
- трехфазный переменный ток частотой, Гц — 50
- напряжение в сети питания, В — 380
- Установка предназначена для обезжиривания криогенных цистерн конденсирующимися парами растворителя. Установка позволяет отогревать внутренние поверхности обезжириваемых изделий подогретым воздухом, производить пары растворителя, и продувать воздухом обезжириваемый объем для удаления остатков растворителя после обезжиривания.
- Установка позволяет самостоятельно проводить комплекс работ по обезжириванию и дегазации резервуаров объемом до 50 м3 для хранения и транспортировки сжиженных газов, технологических трубопроводов и арматуры.
- Гарантийный срок 24 (двадцать четыре) месяца.
- Срок службы 15 (пятнадцать) лет.
Наш завод располагает 3-мя цехами оснащенными современным оборудованием, специализирующимися на металлообработке различной сложности и сборке оборудования различного назначения.
Оснащенность цехов предприятия
Постоянная сертификация позволяет гарантировать высокое качество выпускаемых изделий.

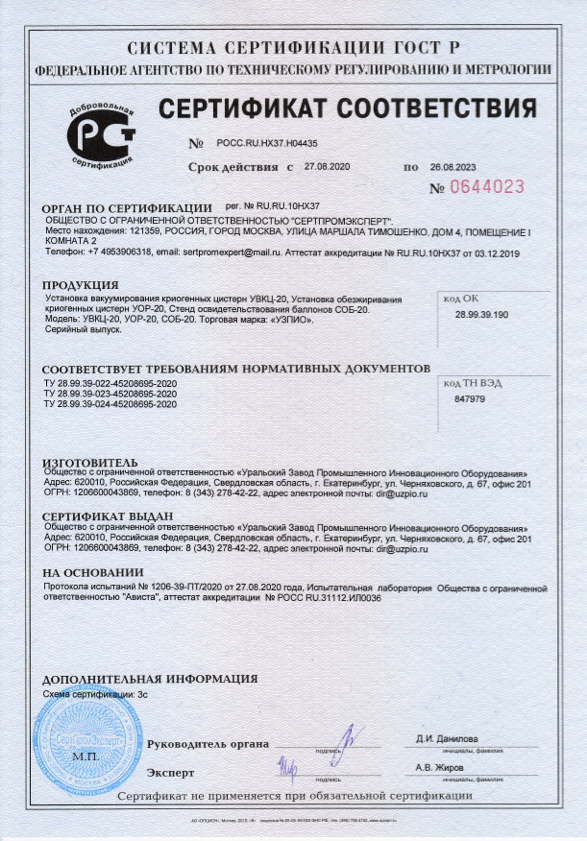

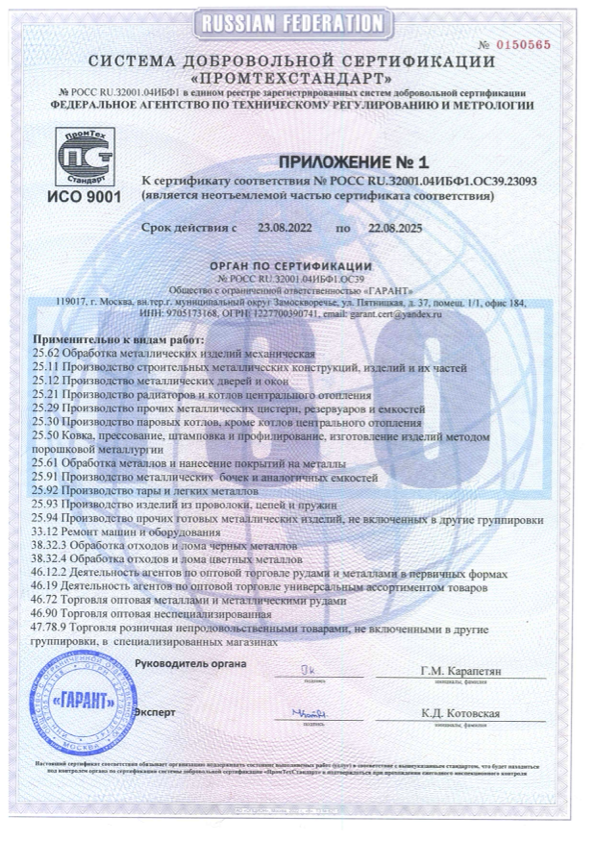

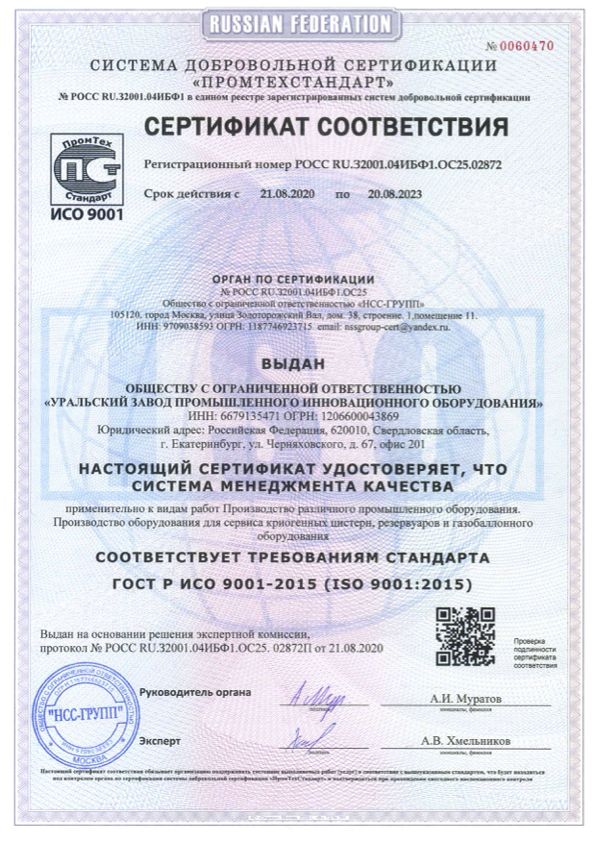

Сертификаты
